2級管工事施工管理技士 過去問
令和7年度（2025年）前期
問50 (ユニットF 問2)

誤

ポンプは、あらかじめ心出し調整されて出荷されているが、輸送と搬入で軸芯の狂いのチェックのため、現場での調整は必要である。

ポンプは、工場でモーターと共通床盤の上で組み立てられ、心出しを終えて出荷されていますが、輸送・搬入中の軸芯の狂いをチェックする必要があります。

現場では、軸心の調整は、始めにポンプとモーターの水平を確認し、軸継手のフランジ面の外縁と間隙のチェックを行い、外縁は 0.03 mm以下、間隙は誤差 0.1 mm以下に抑えます。

正

問題文の内容通りです。

壁付手洗器や洗面器の据付けは、次の事項に留意します。

・コンクリート壁に取付けるときは、エクスパンションジョイントボルトか、樹脂製プラグを使用します。

・軽量鉄骨ボード化壁や金属製パネル壁のときは、鉄板かアングル加工材をあらかじめ取付けます。

・所定の位置と高さに、ブラケットかバックハンガーを取付けます。

・バックハンガーは、取付け用ビスやAYボルトで固定します。

誤

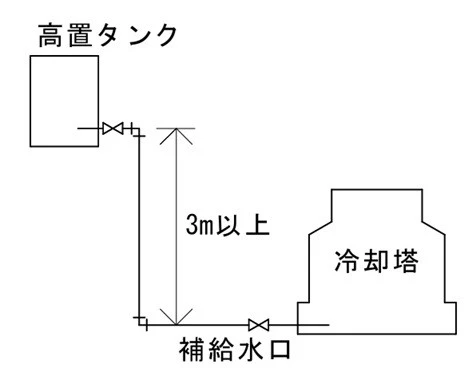

冷却塔は、一般的に、補給水口の高さが、高置タンクの低水位の高さより 3 m以上の水頭差が確保できるように据え付ける。

冷却塔を建物の屋上に設置するときは、次の点に注意します。

・ボールタップによる冷却塔への補給水は、ボールタップを作動させるための水頭が必要になります。

・高置タンク給水方式の場合は、冷却塔も同様に屋上に設置されるため、少なくとも高置タンクの低水位より 3 m以上の水頭差を確保します。

正

問題文の内容通りです。

排水水中モーターポンプの据付け位置は、排水流入口から離れた場所で、点検や引き上げに支障のない場所とし、ポンプケーシングの外側と底部は、ピットの壁や底面から、それぞれ 200 mm程度の間隔を取ります。

誤りです。

ポンプは工場で心出しをしていたとしても、

輸送時の揺れでずれることがあるため、

現場で改めて心出しが必要です。

正しいです。

洗面器をコンクリート壁に取り付ける場合、

あと施工アンカー（エキスパンションボルト）または樹脂製のボルト（プラグ）を使うことが多いです。

誤りです。

ファンコイルユニットなどに接続する冷却塔（クーリングタワー）は、水を補給する高置水槽（タンク）の最低水位（低水位）より3m以上低い位置に据え付けます。

重力により水を確実に供給するためです。

正しいです。

汚物がポンプ周辺に滞留し、排水の支障になるため、

排水用水中モーターポンプは排水流入口から離れた位置に据え付けます。

一方、点検口（マンホール）は排水用水中モーターポンプの真上付近に設けます。

点検・清掃を行う作業員の負担を軽減するためです。

混同に注意してください。
