2級土木施工管理技士過去問
令和7年度（前期）
問50 (土木（ユニットE）問3)

問題文

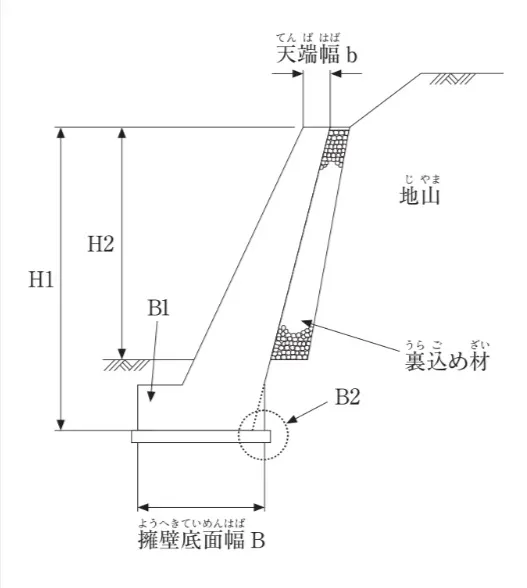

下図は切土法面に設置した標準的なもたれ式擁壁の断面図を示しているが、もたれ式擁壁各部の名称と記号の表記として次のうち、2つとも適当なものはどれか。問題文の画像

付箋

付箋は自分だけが見れます（非公開です）。

このページは閲覧用ページです。
履歴を残すには、「新しく出題する（ここをクリック）」をご利用ください。

問題

2級土木施工管理技士試験令和7年度（前期）問50（土木（ユニットE）問3）（訂正依頼・報告はこちら）

下図は切土法面に設置した標準的なもたれ式擁壁の断面図を示しているが、もたれ式擁壁各部の名称と記号の表記として次のうち、2つとも適当なものはどれか。

正解！素晴らしいです

残念...

この問題は、もたれ式擁壁の断面図における各部の名称と、それに付与された記号の対応関係について問うものです。

擁壁の設計や施工を行う上で、各部材の名称や寸法を正確に把握しておくことは、構造物の安定性を確保するために不可欠です。

選択肢1. 擁壁高　H1、つま先版　B2

誤りです。

選択肢2. 擁壁高　H2、底版かかと　B1

誤りです。

選択肢3. 擁壁高　H1、底版かかと　B2

適当です。

選択肢4. 擁壁高　H2、つま先版　B1

誤りです。

まとめ

この問題のポイントは、擁壁の各部の名称と記号の対応を正確に理解しているかどうかです。

参考になった数2
