第二種電気工事士の過去問
平成29年度上期
一般問題 問9
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第二種 電気工事士試験 平成29年度上期 一般問題 問9 （訂正依頼・報告はこちら）
低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組み合わせとして、不適切なものは。
ただし、分岐点から配線用遮断器までは3m、配線用遮断器からコンセントまでは8mとし、電線の数値は分岐回路の電線（ 軟銅線 ）に太さを示す。また、コンセントは兼用コンセントではないものとする。
ただし、分岐点から配線用遮断器までは3m、配線用遮断器からコンセントまでは8mとし、電線の数値は分岐回路の電線（ 軟銅線 ）に太さを示す。また、コンセントは兼用コンセントではないものとする。
正解！素晴らしいです
残念...
この過去問の解説 （3件）
01
この問題において大事なことは遮断器の定格電流と電線の太さです。
コンセントの数は関係ありません。
遮断器の定格電流によって電線に必要な許容電流が変わります。
【１】
遮断器（Ｂ）の定格電流が20Ａ
コンセントの定格電流が15Ａ
の場合は電線の太さが1.6mm以上であれば良いので、正しい事になります。
【２】

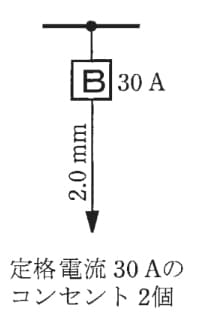

遮断器（Ｂ）の定格電流30A
コンセントの定格電流30A
の場合は電線の太さが2.6mm以上必要ですので誤りです。
【３】

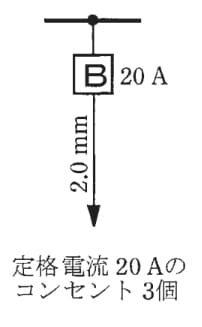

遮断器（Ｂ）の定格電流20A
コンセントの定格電流が20A
の場合は電線の太さが1.6mm以上必要ですので正しい事になります。
【４】

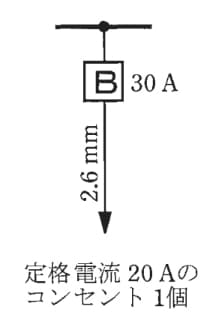

遮断器（Ｂ）の定格電流30A
コンセントの定格電流が20A
この場合は電線の太さが2.6mm以上必要ですので正しい事になります。
参考になった数24
この解説の修正を提案する
02
分岐回路の種類と過電流遮断器、電線、コンセントの組み合わせを暗記する必要があります。
1は20Aの配線用遮断器なので、分岐回路は20A配線用遮断器分岐回路となります。
この組み合わせの条件は、電線の太さが1.6mm以上、コンセントの定格電流が20A以下となるので、正当な組み合わせであることが分かります。
2は30Aの配線用遮断器なので、分岐回路は30A分岐回路となります。
この組み合わせの条件は、電線の太さが2.6mm以上、コンセントの定格電流が20A以上30A以下となるので、電線の太さが足りず、誤りであることが分かります。
3は20Aの配線用遮断器なので、分岐回路は20A配線用遮断器分岐回路となります。
この組み合わせの条件は、電線の太さが1.6mm以上、コンセントの定格電流が20A以下となるので、正当な組み合わせであることが分かります。
4は30Aの配線用遮断器なので、分岐回路は30A分岐回路となります。
この組み合わせの条件は、電線の太さが2.6mm以上、コンセントの定格電流が20A以上30A以下となるので、正当な組み合わせであることが分かります。
参考になった数8
この解説の修正を提案する
03
1.正しいです。20(A)の配線用遮断器を用いたB20(A)分岐回路です。この場合、コンセントの定格電流は20(A)以下で、電線の太さは1.6mm以上である必要があります。この選択肢は条件を満たしています。
2.誤りです。30(A)の配線用遮断器を用いた30(A)分岐回路です。この場合、コンセントの定格電流は20(A)以上30(A)以下で、電線の太さは2.6mm以上である必要があります。この選択肢は条件を満たしていません。
3.正しいです。20(A)の配線用遮断器を用いたB20(A)分岐回路です。この場合、コンセントの定格電流は20(A)以下で、電線の太さは1.6mm以上である必要があります。この選択肢は条件を満たしています。
4.正しいです。30(A)の配線用遮断器を用いた30(A)分岐回路です。この場合、コンセントの定格電流は20(A)以上30(A)以下で、電線の太さは2.6mm以上である必要があります。この選択肢は条件を満たしています。
ゆえに正解は2番です。
