水力発電電力量のうち、工場内で消費した比率を求める問題です。

この水力発電所の電力を工場内で消費する条件は、
”水力発電力＜工場の消費電力”となっています。

”水力発電力＜工場の消費電力”の時は、
消費せずに電力系統へ送電しています。

時間帯ごとに分けて考えます。

①0時～4時
水力発電(3,000kW)＜工場の消費電力(5,000kW)で受電です。
受電電力量は、(5,000kW-3,000kW)×4時間＝8,000kWh
※縦2,000kW、横4時間の長方形面積で算出

0～4時までの受電電力量は、8,000kWhです。

②4時～6時
水力発電(3,000kW)＜工場の消費電力(初期5,000kWで毎時1,250kWで増加)で受電です。
6時の時点で工場の消費電力は、7,500kWですので、
受電電力量は、(2,000kW+4,500kW)×2時間÷2＝6,500kWh
※上辺2,000kW、下辺4,500kW、高さ2時間の台形面積で算出

4～6時までの受電電力量は、6,500kWhです。

③6～8時
水力発電(10,000kW)＞工場の消費電力(初期7,500kWで毎時1,250kWで増加)で送電です。
8時の時点で工場の消費電力は、10,000kWです。
受電電力量は、(10,000kW-7,500kW)×2時間÷2＝2,500kWh
※底辺10,000kW-7,500kW、高さ2時間の三角形面積で算出

6～8時までの送電電力量は、2,500kWhです。

④8～10時
水力発電(10,000kW)＜工場の消費電力(初期10,000kWで毎時1,250kWで増加)で受電です。
10時の時点で工場の消費電力は、12,500kWです。
受電電力量は、(1,2500kW-1,0000kW)×2時間÷2＝2,500kWh
※底辺12,500kW-10,000kW、高さ2時間の三角形面積で算出

8～10時までの受電電力量は、2,500kWhです。

⑤10～16時
水力発電(10,000kW)＜工場の消費電力(12,500kW)で受電です。
受電電力量は、(12,500kW-10,000kW)×6時間＝15,000kWh
※底辺12,500kW-10,000kW、高さ2時間の三角形面積で算出

10～16時までの受電電力量は、15,000kWhです。

⑥16～18時
水力発電(10,000kW)＜工場の消費電力(初期12,500kWで毎時1,250kWで減少)で受電です。
18時の時点で工場の消費電力は、10,000kWです。
受電電力量は、(12,500kW-10,000kW)×2時間÷2＝2,500kWh
※底辺10,000kW-7,500kW、高さ2時間の三角形面積で算出

16～18時までの受電電力量は、2,500kWhです。

⑦18～22時
水力発電(10,000kW)＞工場の消費電力(初期10,000kWで毎時1,250kWで減少)で送電です。
22時の時点で工場の消費電力は、5,000kWです。
受電電力量は、(10,000kW-5,000kW)×4時間÷2＝10,000kWh
※底辺10,000kW-5,000kW、高さ4時間の三角形面積で算出

18～22時までの送電電力量は、10,000kWhです。

⑧22～24時
水力発電(3,000kW)＜工場の消費電力(5,000kW)で受電です。
受電電力量は、2,000kW×2時間＝4,000kWh
※縦2,000kW、横2時間の長方形面積で算出

22～24時までの受電電力量は、4,000kWhです。


”水力発電力＞工場の消費電力”となっている時間帯は、③と⑦です。
送電電力量は、12.5MWhです。

水力発電量は、図2より
3,000kW×8時間＋10,000kW×16時間＝24,000kWh+160,000kWh＝184MWh


水力発電電力量のうち、工場内で消費した比率は、
(184MWh-12.5MWh)÷184MWh＝171.5÷184＝0.932＝93.2%

よって、選択肢のなかで最も近いものは「5」になります。

0

解答・解説

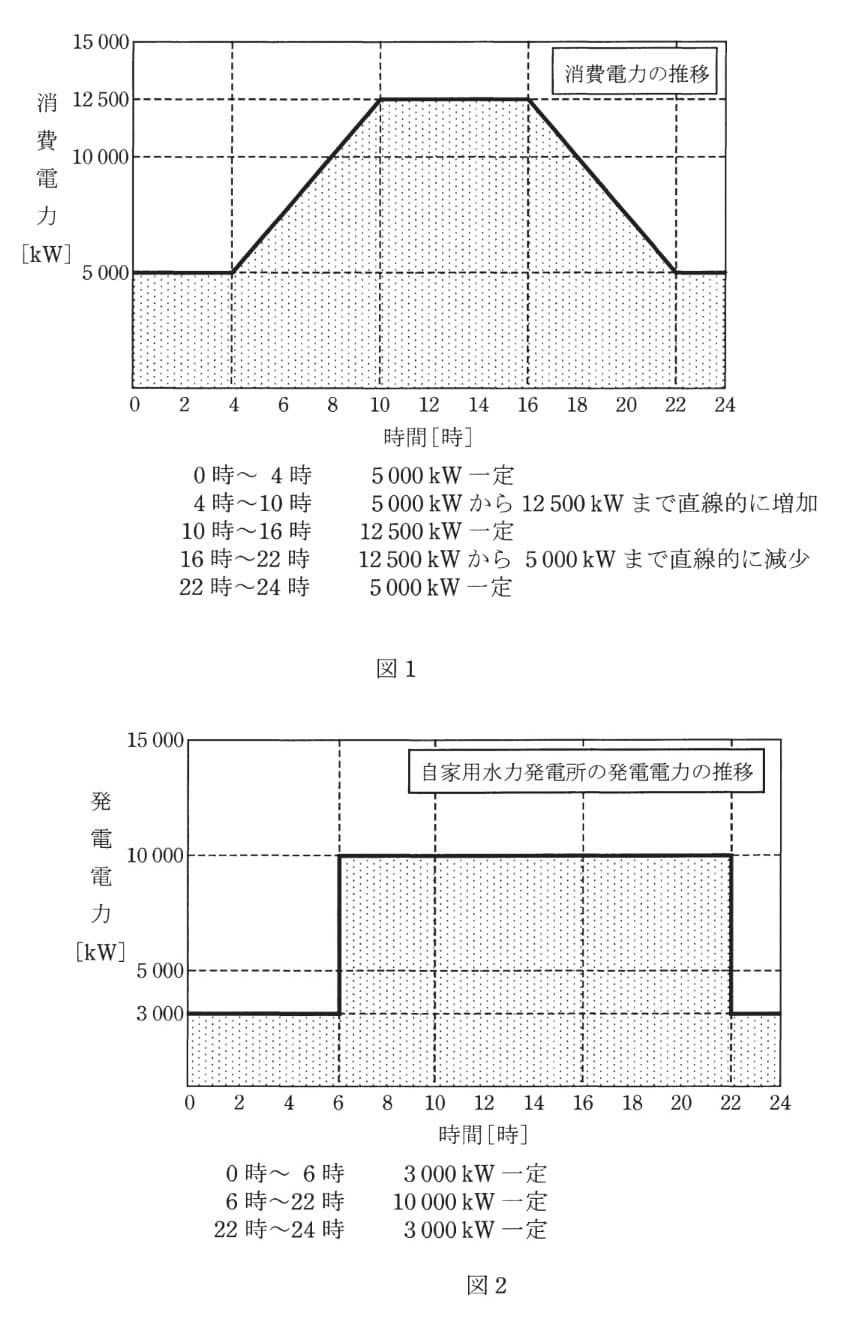

工場内で消費された電力量は図1と図2を合わせたとき、消費電力と発電電力が重なった部分の面積となります。
図1と図2を見比べると
0～6時までは消費電力＞発電電力であるので受電。
6～8時までは消費電力＜発電電力であるので送電。
8～18時までは消費電力＞発電電力であるので受電
18～22時までは消費電力＜発電電力であるので送電。
22～24時までは消費電力＞発電電力であるので受電。
以上から時間区分をW1：22～6時、W2：6時～8時、W3：8時～18時、W4：18時～22時に分けて考えます。

22～6時の時間帯
22～6時は5000-3000=2000[kW]の電力を受電しています。
但し、4～6時の時間帯は直線的に増加している時間なので注意します。
22～4時の一定部分の受電電力量は
(5000-3000)×6=12000[kWh]
4～6時の直線増加分において、消費電力と発電電力が等しくなる電力を求めます。
消費電力をP[kW]、時間をt[時]とするとtの関数として
P=(12500-5000)/(10-4)×t=1250×t[kW]
と表されます。但し範囲は4～10時までです。
ここでt=6[時]を代入しますと、
P=1250×6=7500[kW]
となりますので、4～6時の受電電力量は
直線増加分＋一定分=(7500-5000)×(6-4)/2+(5000-3000)×2=6500[kWh]
よって22～6時の時間帯の受電電力量W1[kWh]は
W1=12000+6500=18500[kWh]
となります。

6～8時の時間帯
6時の消費電力は7500[kW]、8時の消費電力は10000[kW]なので送電電力量W2[kWh]は
W2=(10000-7500)×(8-6)/2=2500[kWh]
となります。

8時～18時の時間帯
直線減少分の傾きを求めますと
P=(5000-12500)/(22-16)×t=-1250×t[kW]
となります。但し、16～22時の範囲までとなります。
これは直線増加分と反対の傾きをしています。
8～10時の直線増加分と16～18時の直線減少分の面積は同じとなりますので受電電力量W3[kWh]は2500[kW]を8時間受電していたことと等価になりますので
W3=(12500-10000)×8=20000[kWh]
となります。

18～22時の時間帯
送電電力量W4[kWh]は三角形の面積を求めることに相当するので
W4=(10000-5000)×(22-18)/2=10000[kWh]
となります。

以上から
送電電力量=W2+W4=2500+10000=12500[kWh]=12.5[MWh]
受電電力量=W1+W3=18500+20000=38500[kWh]=38.5[MWh]
となります。
送電電力量は自家用水力発電所で発電した電力が余ったため、送電しているので別の見方をしたら、送電電力量以外がすべて消費電力となります。
水力発電所で発電した電力量Wg[MWh]は
Wg=3000×8+10000×16=184000[kWh]=184[MWh]
となりますので工場内で消費された電力量の比率[％]は
(Wg-W2-W4)/Wg×100=(184-12.5)/184×100=93.2065…=93.2[%]
よって答えは5番の93.2[%]となります。
