1級管工事施工管理技士 過去問
令和6年度（2024年）
問49 (問題B 1 問5)

正

問題文の通りです。

貯湯タンクの据付け時の留意点は以下です。

・取扱い・検査・清掃に支障がない位置に据付けます。

・タンク断熱材の外側から、周囲の壁の面までに、450mm以上の点検スペースを確保します。

・加熱コイルが引き出せるスペースを確保します。

正

問題文の通りです。

機器据付け時の留意点です。

・コンクリート基礎は、コンクリートを打ち込んでから適切な養生を行い、10日以内に機器を据え付けないようにします。

・機器の特性を考慮し、堅固に水平に注意し、据付けます。

・地震時の機器の移動や店頭の防止対策を取ります。

・機器の点検・検査・補修が容易にできるスペースを確保します。

正

問題文の通りです。

「消防危第 73号(「地下貯蔵タンク及びタンク室の構造例について」の一部改正について)」

標準的な設置条件等の(7)に次のように定められています。

【 タンクとタンク室側壁との間隔は、100mm以上（153.5mm～168.5mm）とします。 】

誤

機器を吊り上げる場合、ワイヤーロープの吊り角度を大きくすると、ワイヤーロープに掛かる張力は大きくなる。

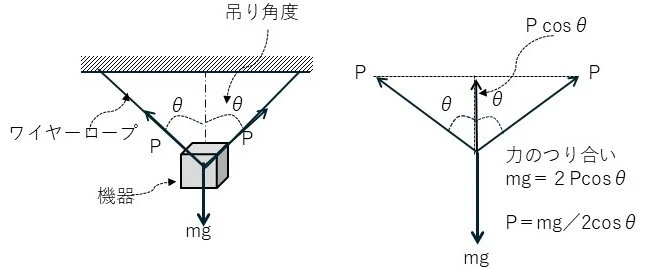

機器をロープで吊り上げるイメージ図を示します。

ロープの張力P、機器の重量をmg 、ロープの角度をθ、とします。

図のように力が掛かりますので、力のつり合いから次式となります。

mg＝2Pcosθ

よって、張力Pは、次のように表されます。

P＝mg／2cosθ

ロープの角度を大きくすると、cosθは小さくなるため、ロープ張力は大きくなります。
