2級管工事施工管理技士 過去問
平成29年度（2017年）
問42 (ユニットD 問42)

接合する異種管と接合方法の組合せにおいて、

該当しないものを選択する問題です。

1.ユニオン接合は、

　ユニオンの鋼管側が雌ネジ加工されており、

　塩ビ側はユニオンへそのまま挿入する形状になっています。　

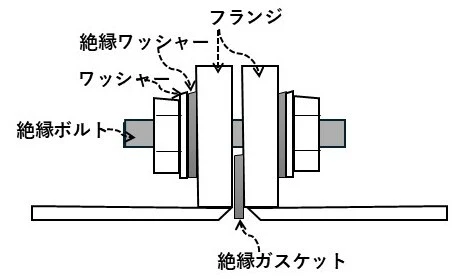

2.絶縁フランジ接合は、

　配管用ステンレス鋼鋼管と配管用炭素鋼鋼管との縁を切りつつ、

　フランジで接合する方法です。

　お互いに直接接触しないため腐食は起こりません。　

3.ルーズフランジ接合は、

　スタブエンドと呼ばれるつば付きの継手を突合せ溶接し、

　そのつばをフランジにひっかけて使用します。

　フランジボルト穴までの余力分動かすことが可能なため、

　銅管と配管用ステンレス鋼鋼管のような、

　内外径が異なる配管に対して接合することができます。　

4.フレア接合は、

　銅管と銅管同士を接合するための方法です。

　銅管の先端をラッパ上に変形させて接合しますが、

　配管用炭素鋼鋼管と接合は行えません。　

１　正しい

ユニオン接合は、オスオスのねじの接合方法のことです。

２　正しい

絶縁フランジ接合とは、管の材質により電食を防ぐための接合方法のことです。

３　正しい

ルーズフランジ接合とは、片方は溶接にて固定し、もう片方は溶接せずに遊びをもたせた接合方法のことです。

４　誤り

フレア接合は、銅管の接合が可能ですが、炭素鋼鋼管には向きません。この組み合わせには絶縁フランジ接合を採用します。

接合する異種管と接合方法に関する問題です。

異種管の接合は、電位差が大きい異種金属の場合、ガルバニック腐食が起こるため、両者を電気的に絶縁します。
