2級土木施工管理技士過去問
令和6年度（後期）
問50 (土木問50)

問題文

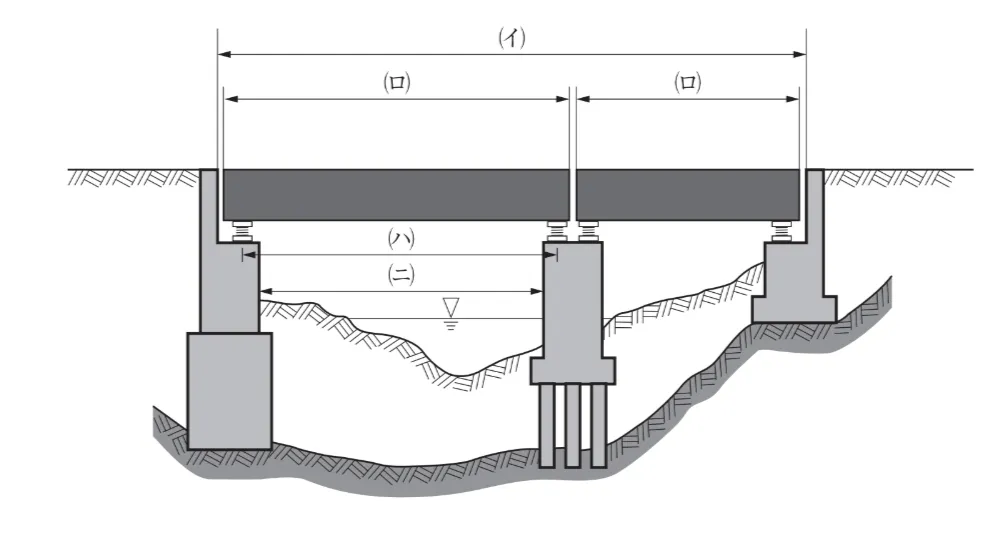

下図は橋の一般的な構造を示したものであるが、（イ）〜（ニ）の橋の長さを表す名称に関する次の組合せのうち、適当なものはどれか。問題文の画像

付箋

付箋は自分だけが見れます（非公開です）。

このページは閲覧用ページです。
履歴を残すには、「新しく出題する（ここをクリック）」をご利用ください。

問題

2級土木施工管理技士試験令和6年度（後期）問50（土木問50）（訂正依頼・報告はこちら）

下図は橋の一般的な構造を示したものであるが、（イ）〜（ニ）の橋の長さを表す名称に関する次の組合せのうち、適当なものはどれか。

正解！素晴らしいです

残念...

この問題は、橋の長さを表す基本的な名称について問うものです。

橋の構造は、その長さによって様々な形式に分類されるため、各部の長さを示す用語を正しく区別して把握することが重要です。

選択肢1. （イ）橋長　　（ロ）桁長　　（ハ）支間長　　（ニ）径間長

適当な組み合わせです。

図の（イ）は、橋全体の長さを指しており、これは「橋長」です。

次に、（ロ）は、橋の桁一つの長さを指しており、これは「桁長」です。

そして、（ハ）は、橋台または橋脚と橋脚の間の距離を指しており、これは「支間長」です。

最後に、（ニ）は、橋脚の中心と橋脚の中心の間の距離を指しており、これは「径間長」です。

選択肢2. （イ）桁長　　（ロ）橋長　　（ハ）支間長　　（ニ）径間長

適当な組み合わせではありません。

選択肢3. （イ）桁長　　（ロ）橋長　　（ハ）径間長　　（ニ）支間長

適当な組み合わせではありません。

選択肢4. （イ）橋長　　（ロ）桁長　　（ハ）径間長　　（ニ）支間長

適当な組み合わせではありません。

まとめ

この問題のポイントは、橋長、桁長、支間長、径間長の定義を正確に区別しているかどうかです。

橋長は「橋の全体の長さ」、桁長は「桁一つの長さ」、支間長は「橋台・橋脚間の距離」、そして径間長は「橋脚中心間の距離」であり、それぞれの定義を明確に結びつけて覚えることが重要です。
