2級土木施工管理技士 過去問
令和7年度（前期）
問5 (土木（ユニットA） 問5)

誤りです。

適当です。

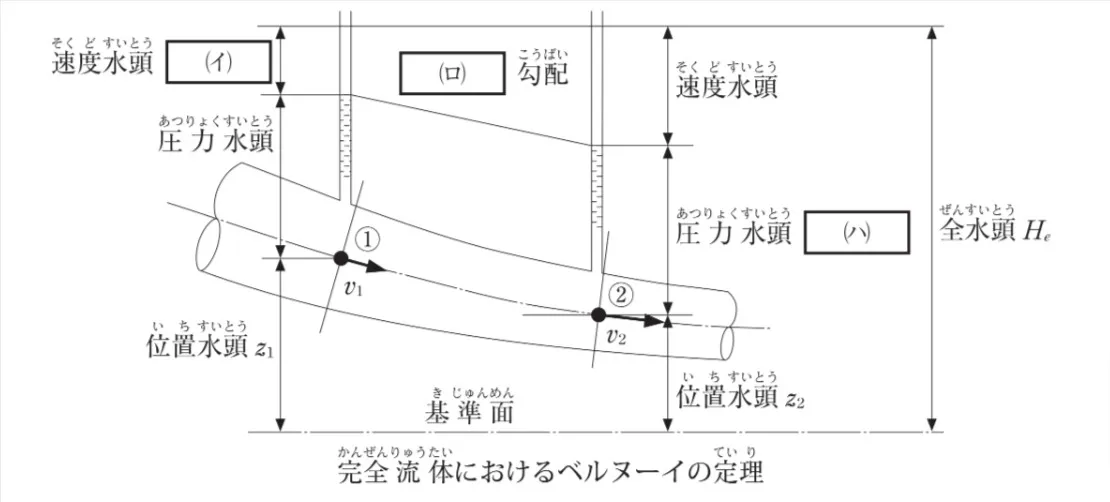

（イ）は、「速度水頭」を表しています。ベルヌーイの定理において、速度水頭は運動エネルギーを水頭に換算したものであり、その式は 2g/v2​ となります。

（ロ）は、流体のエネルギーの損失を示すものであり、「動水勾配線」を表しています。したがって、（ロ）には「動水」ではなく「動水勾配線」が入ります。

（ハ）は、全水頭を表す式であり、全水頭は「位置水頭（z）」、「圧力水頭（ρgp​）」、「速度水頭（2g/v2​）」の3つの和で構成されます。

したがって、図中の全水頭（He​）の式は、 He​=z+ρg/p​+2g/v2​ となります。

この式から、圧力水頭は ρg/p​ であるため、断面②の圧力水頭は ρg/p2​ となります。

誤りです。

誤りです。
