1級建築施工管理技士の過去問 平成30年(2018年) 午前 問9

問題

このページは問題閲覧ページです。正解率や解答履歴を残すには、 「条件を設定して出題する」をご利用ください。
[ 設定等 ]

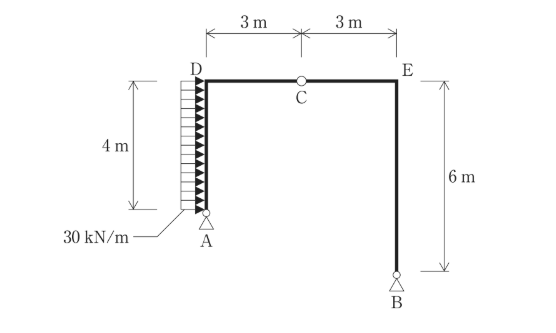

図に示す3ヒンジラーメン架構のAD間に等分布荷重が作用したとき、支点Aに生じる水平反力HA及び鉛直反力VAの値の大きさの組合せとして、正しいものはどれか。
問題文の画像
   1 .
HA=60kN、  VA=40kN
   2 .
HA=60kN、  VA=48kN
   3 .
HA=96kN、  VA=40kN
   4 .
HA=96kN、  VA=48kN
( 1級 建築施工管理技術検定試験 平成30年(2018年) 午前 問9 )
このページは問題閲覧ページの為、解答履歴が残りません。
解答履歴を残すには、
条件を設定して出題する」をご利用ください。

この過去問の解説 (2件)

48
まず、外力の合力を求めます。
(外力)P = 30 kN/m × 4m = 120 kN

作用位置はA点から2mの位置、B点でのモーメントはMB = 0 より、
MB = − HA × 2m − VA × 6m + P × 4m = 0
MB = − HA × 2 − VA × 6 + 120 × 4 = 0・・・①

C点でのモーメントMC = 0より、
MC = + HA × 4m − VA × 3 m − P × 2m = 0
MC = + HA × 4 − VA × 3 − 120 × 2 = 0・・・②

①式 − ②式 × 2 より、
HA × ( − 2 − 8 ) + 480 + 480 = 0
HA = 960 / 10 = 96 kN

HA = 96 kN を①式に代入すると、
− 96 × 2 − VA × 6 + 480 = 0
VA = ( 480 − 192 )/ 6 = 48kN

したがいまして、支点Aに生じる水平反力HA及び鉛直反力VAの値の大きさの組み合わせとして、4が正解です。

付箋メモを残すことが出来ます。
1

以下に解説します。

選択肢4. HA=96kN、  VA=48kN

正しい。



点B及びC周りのモーメントが0となります。

MB=VA*6+HA*2+(30*4)*4=0

HA=-3VA-240・・・①

MC=VA*3-HA*4-(30*4)*4=0・・・②

①を②に代入

3VA-4*(-3VA-240)-240=0

VA=-48・・・③

③を①に代入

HA=-3*-48-240=-96

今回の問題はあくまで大きさなので

HA=96、VA=48
