問題
第一種 電気工事士試験 平成28年度（2016年） 一般問題 問33 （訂正依頼・報告はこちら）

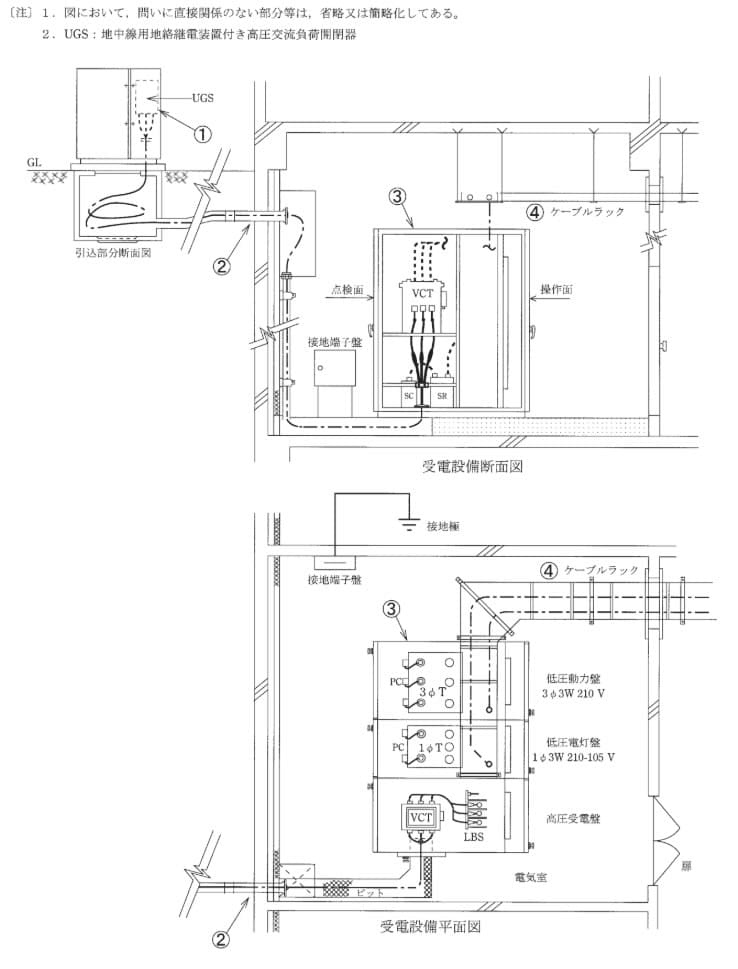

図は、供給用配電箱（ 高圧キャビネット ）から自家用構内を経由して、地下1階電気室に施設する屋内キュービクル式高圧受電設備（ JIS C4620適合品 ）に至る電線路及び低圧屋内幹線設備の一部を表した図である。この図に関する各問いに対して、答えを1つ選びなさい。
設備の一部を表した図
④に示すケーブルラックの施工に関する記述として、誤っているものは。
設備の一部を表した図
④に示すケーブルラックの施工に関する記述として、誤っているものは。
- 同一のケーブルラックに電灯幹線と動力幹線のケーブルを布設する場合両者の間にセパレータを設けなければならない。
- ケーブルラックは、ケーブル重量に十分耐える構造とし、天井コンクリートスラブからアンカーボルトで吊り、堅固に施設した。
- ケーブルラックには、D種接地工事を施した。
- ケーブルラックが受電室の壁を貰通する部分は、火災の延焼防止に必要な耐火処理を施した。
正解！素晴らしいです
残念...
この過去問の解説 （3件）
01
参考になった数44
この解説の修正を提案する
02
1.電灯幹線と動力幹線の場合、セパレータを設ける必要はありません。
2.ケーブルラックの施工方法は、天井コンクリートスラブからアンカーボルトで吊り、堅固に施設するという方法になります。
3.ケーブルラックの接地工事は、D種接地工事で良いので正しいです。
4.ケーブルラックが壁を貰通する部分がある場合、火災の延焼防止に必要な耐火処理を施します。
よって正解は、1番になります。
参考になった数21
この解説の修正を提案する
03
1.電灯と動力の間に、セパレートは必要ありません。強電と弱電の場合が必要です。誘導電流を防ぐために、セパレートを用います。そのため誤りです。
2.ケーブルラックの施工方法を正しく記述しているため、正解です。
3.ケーブルラックの接地は、D種接地工事であるため、正解です。
4.ケーブルラックの壁貫通時に、適切な対処方法を記述しているため、正解です。
従って、正解は１番です。
参考になった数9
この解説の修正を提案する
