第三種電気主任技術者の過去問
令和2年度（2020年）
理論 問2

正解は「2」です。

電気力線に関する問題です。

◆電気力線について

（1）電界中で正電荷が受ける力の軌跡の事を言います。

（2）単位面積あたりの電気力線の本数は，電界の強さを表します。

◆電気力線の性質について

（1）正電荷（＋）から出て負電荷（－）に入ります。

（2）途切れたり，急に始まったりしません。

（3）交差したり，枝分かれしたりしません。

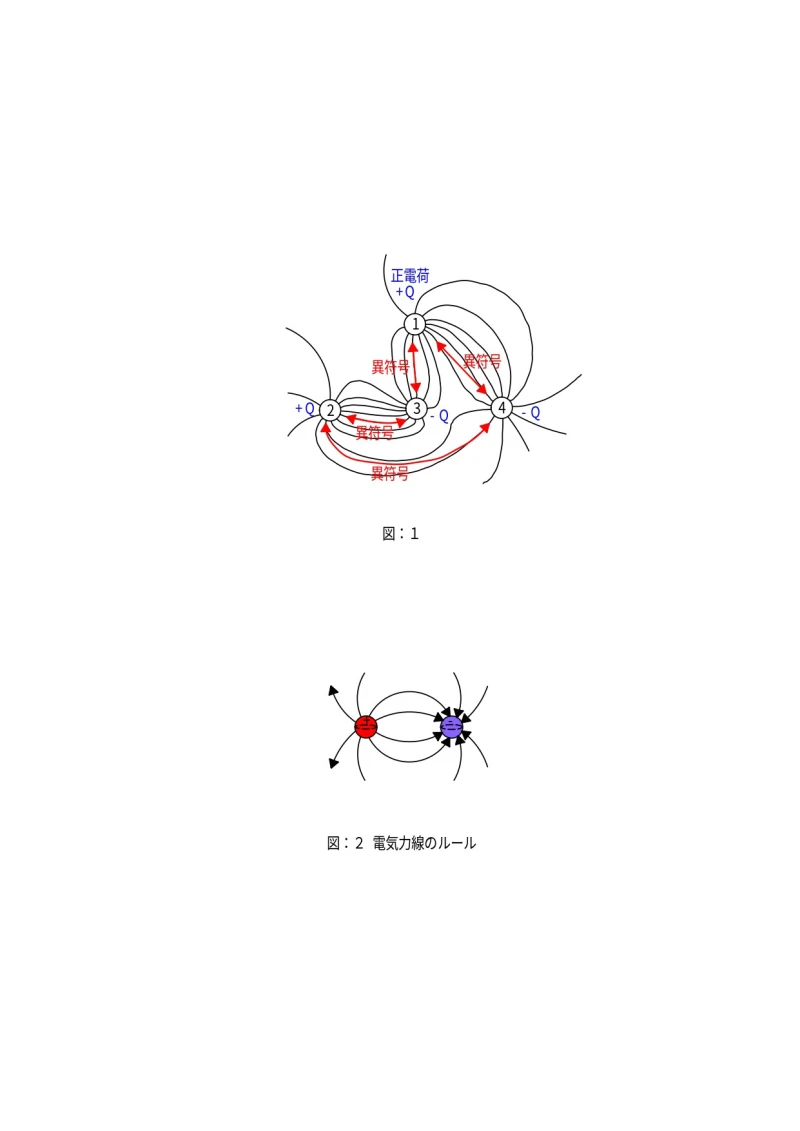

・①は，③・④間の軌跡はありますが，②間の軌跡はありません。

・②は，③・④間の軌跡はありますが，①間の軌跡はありません。

・③は，①・②間の軌跡はありますが，④間の軌跡はありません。

・④は，①・②間の軌跡はありますが，③間の軌跡はありません。

以上の事から，①-②，③-④は，それぞれ同じ電荷を持っています。

そして，①-③，②-④は逆の電荷を持っています。

この条件を満たすのは「2」になります。

正解は2です。

電気力線には、下記のような特徴があります。

(1) 正電荷から出て、負電荷に入る。
(2) 他の電気力線と交差しない。
(3) 途中で分岐しない。
(4) 同じ向きの電気力線同士は反発する。
(5) 接線の向きは電界の向きと一致する。
(6) 電気力線の密度は、その点の磁界の強さを表す。
(7) 導体の表面に垂直に出入りする。
(8) 導体内部には依存しない。

上記内容の中で、(1)～(4)の特徴を考慮すると、電気力線の向きは下記のようになります。

①－③間　電気力線の向き：① → ③
①－④間　電気力線の向き：① → ④
②－③間　電気力線の向き：② → ③
②－④間　電気力線の向き：② → ④

これらより、①～④の電荷量は、下記の組み合わせと考えることができます。

①：＋Q

②：＋Q

③：−Q

④：−Q

よって、2 の「①：＋Q 　②：＋Q 　③：−Q 　④：−Q」が正解です。
