第三種電気主任技術者の過去問
令和3年度（2021年）
電力 問23

水力発電所は、落差を得る方法と流量の利用方法によって分類することができます。

◆落差を得る方法での分類

・水路式

川の上流に小さな堤を作り、水を取り込み、水路によって適当な落差が得られるところまで水を導いて発電する方式です。

水路敷設の工事はありますが、ダム建設に比べると建設費は安く、工期は短く済みます。

・ダム式

水を一度貯めてから、発電をする方式です。

ダム建設という大掛かりな工事が必要となるため、建設費は高くなり、工期も長期間となります。

・ダム水路式

ダム式と水路式の両方を利用して発電する方式です。

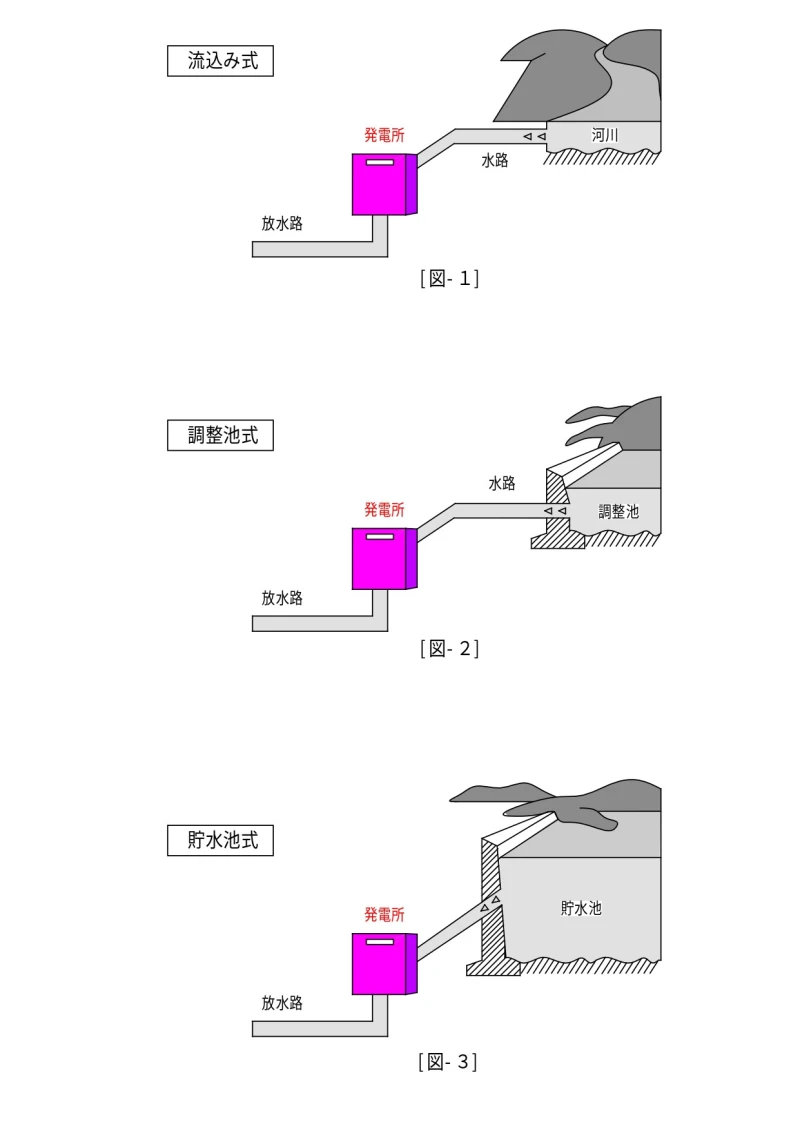

◆流量の利用方法での分類

・流れ込み式

川の流れをそのまま発電に利用する方式です。

発電量は、その時期の水量に大きく依存します。

・調整池式

川の流れを小さな規模のダムに一時的に止め、需要の増加に合わせて発電をする方式です。

この発電方式では、需要の少ない時間帯に水を貯め、需要の多い時間帯に発電をしています。

1日や数日程度の需要と供給の変化に対応することができます。

・貯水池式

調整池よりも規模の大きなダムに水量が豊富な時期に水を貯め、需要が多くなる季節に発電をする方式です。

季節による需要と供給の変化に対応することができます。

しかし、降水量や積雪量などによって発電量の増減が想定されます。

・揚水式

発電所の上下にダムを作り、需要の多い時間帯には発電をし、需要の少ない時間帯に下部のダムから水を汲み上げて、再び発電に利用する方式です。

需要の少ない時間帯にポンプを回して汲み上げることで、余剰電力の吸収にもつながっています。
