第三種電気主任技術者の過去問 令和3年度（2021年） 法規 問74

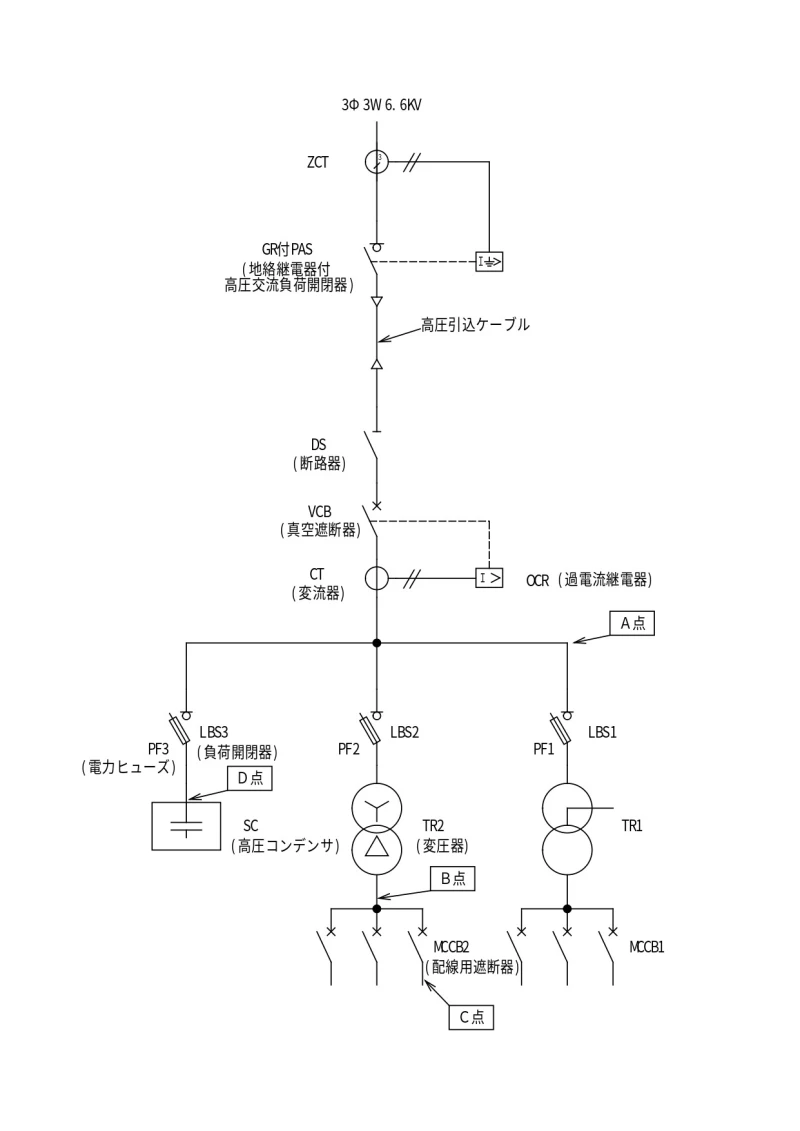

高圧受電設備における保護協調に関する問題です。

a）適切です。

短絡事故点A点から見て、最も近くにある上位の遮断器はVCBです。

そのため、VCBより上位にある遮断器の中でVCBが一番早く動作するようにOCRを設定する必要があります。

b）適切です。

短絡事故点B点から見て、最も近くにある上位の遮断器はLBS2のヒューズPF2です。

c）適切です。

問題文に惑わされないよう注意しましょう。

短絡事故点CはMCCB2よりも下位側となっているので、先に動作するのはMCCB2です。

PF2がMCCB2より先に溶断してはいけません。

d）適切です。

短絡事故点D点から見て、最も近くにある上位の遮断器はLBS3のヒューズPF3です。

よって、VBCよりPF3が先に溶断するよう設計する必要があります。

e）不適切です。

高圧引込ケーブルから見て、最も近くにある上位の遮断器はGR付きPASです。

高圧引込ケーブルで短絡事故が起こった場合、GR付きPASの遮断器を動作させる必要があります。

正解は「1」です。

保護協調に関する問題です。

◆保護協調について

・事故範囲の最小化および迅速な除去を目的として，各種遮断器の動作範囲を制定する必要があります。

a．適切

・A点は受電設備構内での事故になりますので，構外＝系統側に事故を波及させてはいけません。よって，構内側のVCBを先に動作させるようにOCR整定値を決めます。

b．適切

・事故点がTR2の低圧側で，先にVCBが遮断すると，事故は解消されますがTR1およびSCが不要停止しますので，先にLBS2のPF2が溶断するように設計します。

c．適切

・事故点がMCCB2の負荷側で，先にLBS2のPF2が溶断すると，事故は解消されますがTR2に接続されている負荷の全てが不要停止しますので，先にMCCB2以降を切離せるように設計します。

d．適切

・事故点がSC-LBS3間で，先にVCBが遮断すると，事故は解消されますがTR1およびTR2が不要停止しますので，先にLBS3のPF3が溶断するように設計します。

e．不適切

・GR付PASは1線地絡事故時にGRが動作し，PASが遮断するようにしておく必要があります。2線および3線地絡事故は，接地にて短絡状態となりOCRが動作します。
