第三種電気主任技術者（電験三種） 過去問
令和6年度（2024年）下期
問56 (機械 問14)
問題文

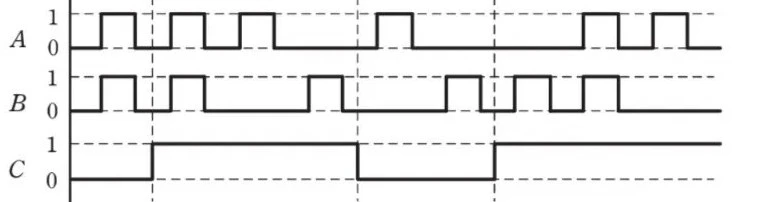

図の論理回路に、図に示す入力A、B及びCを加えたとき、出力Xとして正しいものを図中の（1）〜（5）のうちから一つ選べ。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第三種電気主任技術者（電験三種）試験 令和6年度（2024年）下期 問56（機械 問14） （訂正依頼・報告はこちら）
図の論理回路に、図に示す入力A、B及びCを加えたとき、出力Xとして正しいものを図中の（1）〜（5）のうちから一つ選べ。
- （1）
- （2）
- （3）
- （4）
- （5）
正解！素晴らしいです
残念...
この過去問の解説 （1件）
01
論理回路とタイムチャートに関する問題です。

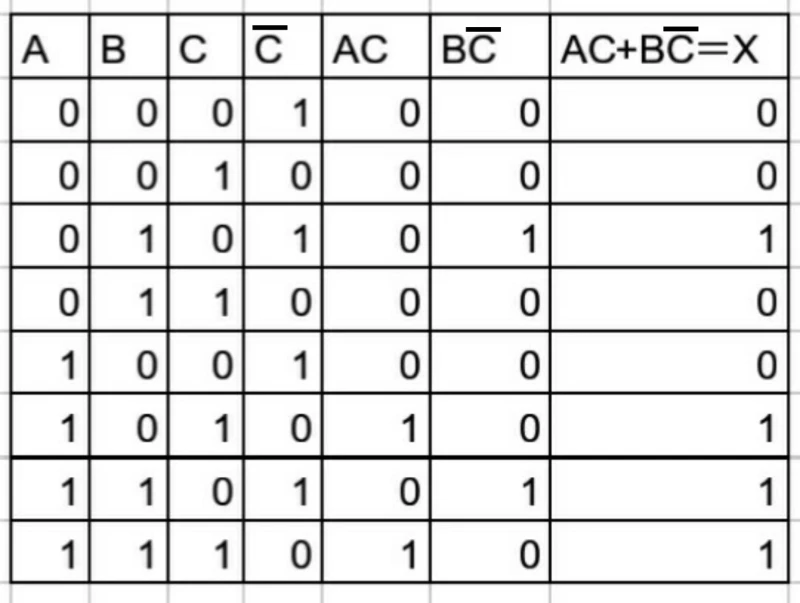

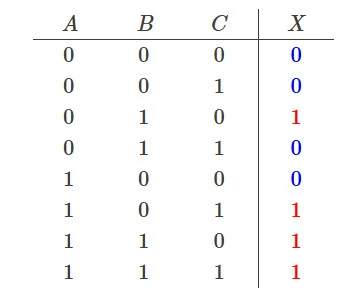

問題で与えられた論理回路を真理値表に表すと以下のようになります。

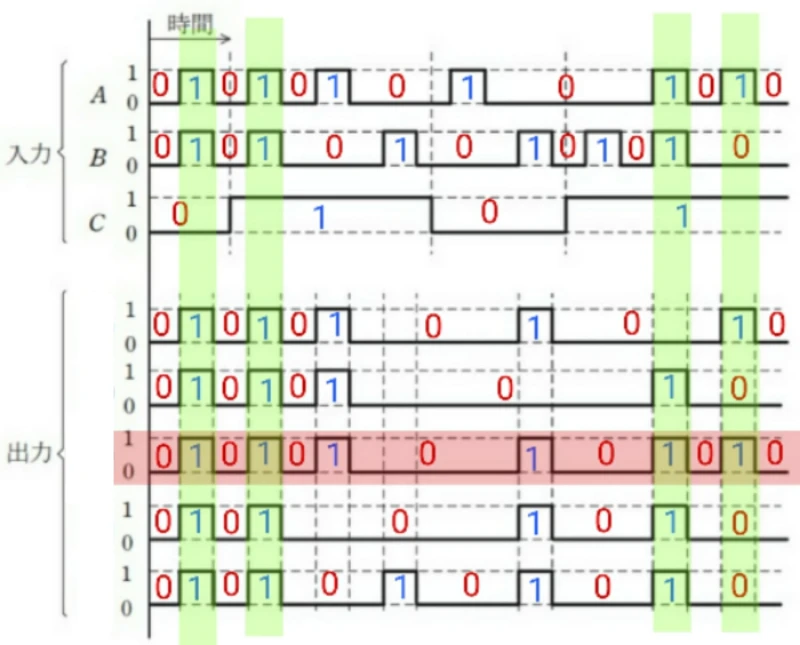

この真理値表から出力Xが1になるところに着目してタイムチャートに色を付けていくと、下図のようになります。
黄緑色で塗られたタイムチャートが全て1になっているのは、赤色で塗られたタイムチャートとなります。
