第三種電気主任技術者(電験三種) 過去問
令和6年度(2024年)下期
問63 (機械 問18(a))

このページは閲覧用ページです。
履歴を残すには、 「新しく出題する(ここをクリック)」 をご利用ください。

問題

第三種電気主任技術者(電験三種)試験 令和6年度(2024年)下期 問63(機械 問18(a)) (訂正依頼・報告はこちら)

次の論理回路について、問に答えよ。

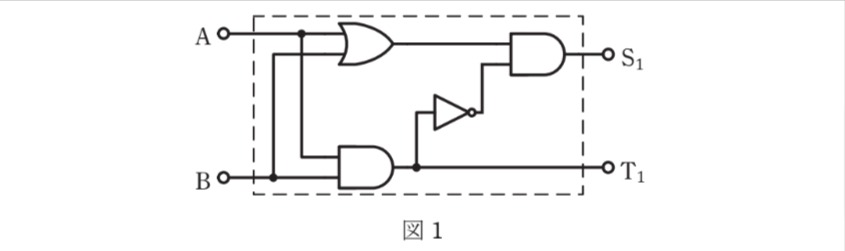

図1に示す論理回路の真理値表として、正しいものを次のうちから一つ選べ。
問題文の画像

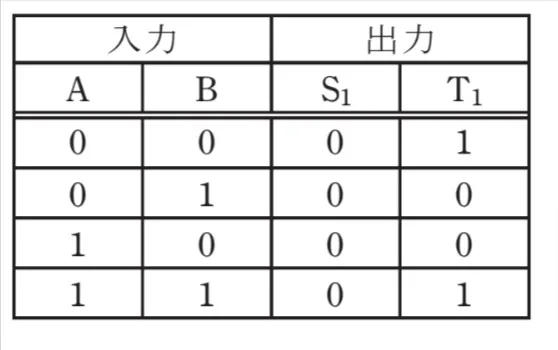

  • 解答選択肢の画像

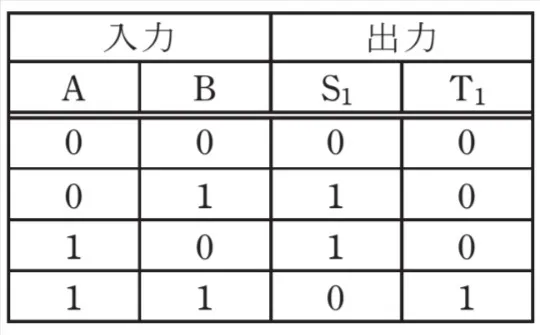

  • 解答選択肢の画像
  • 解答選択肢の画像

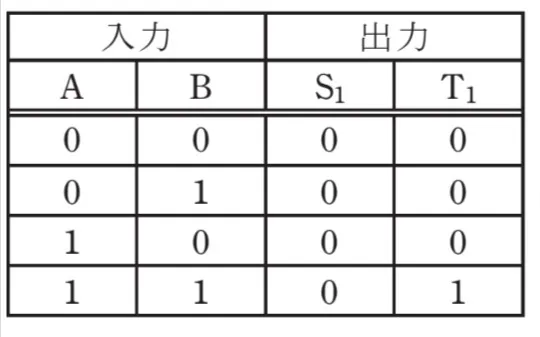

  • 解答選択肢の画像

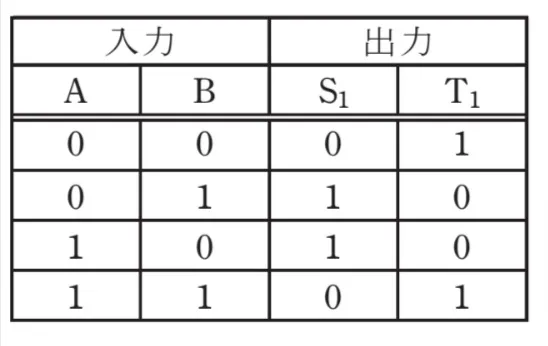

  • 解答選択肢の画像

次の問題へ

正解!素晴らしいです

残念...

この過去問の解説 (1件)

01

論理回路の真理値表で正しいものを選択する問題です。

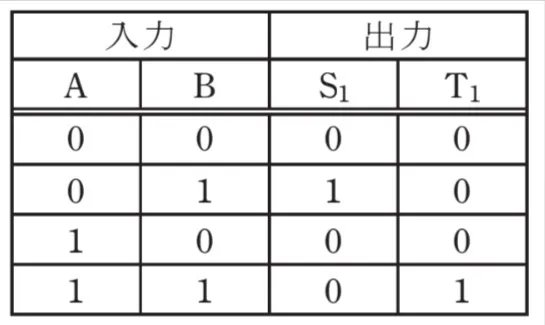

選択肢3. 解答選択肢の画像

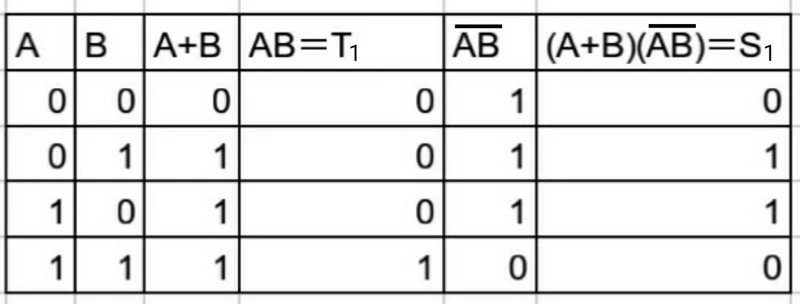

問題で与えられた論理回路の真理値表を途中の出力を含めると以下のようになります。





以上の真理値表より、この選択肢が正しい真理値表となります。

参考になった数0
